你好，这里是翟工精选，记得点赞收藏保存学起来。

不少同学问梁的架立筋，今天我们由浅入深地探讨下这个话题，不光让你们认识梁的架立筋，还得弄明白架立筋如何识图和如何计算长度。

梁的钢筋

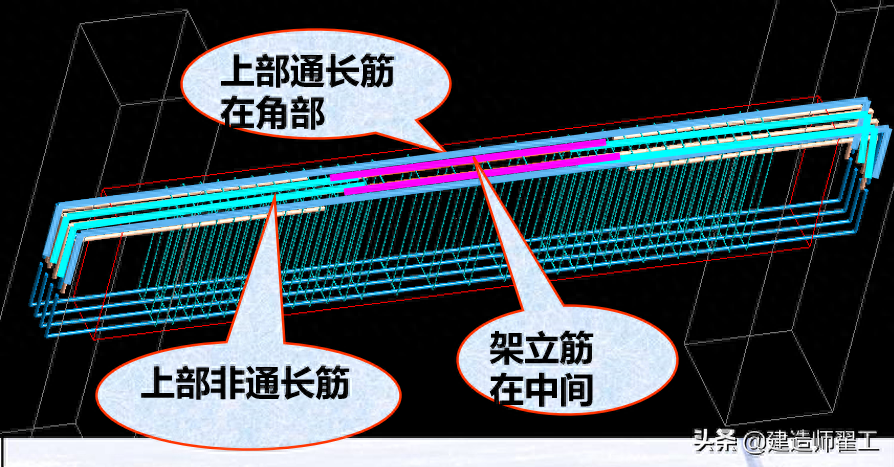

我们先看下施工现场中架立筋的位置，当梁支座处的上部布置支座负筋，这个时候就需要在梁的跨中布置架立筋，架立筋一般都是搭配支座负筋使用的，而且两端与支座负筋相连接，连接方式可以是绑扎搭接也可以采用焊接，当采用绑扎搭接时，架立筋与支座负筋搭接长度是有要求的，图集要求至少150mm。记住这个数字待会儿聊到长度计算有用。

四维彩色识图图集

￥148

购买

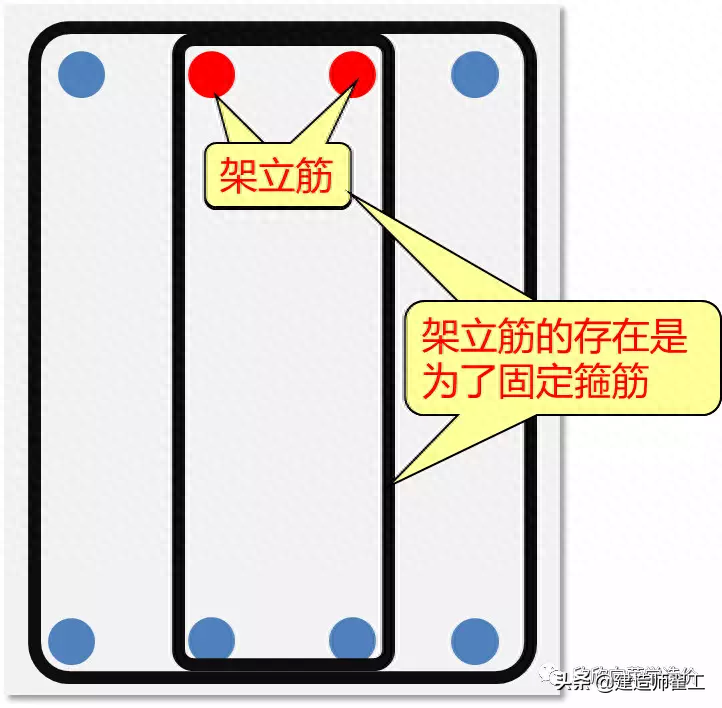

搞明白了架立筋位置，大家可以想想架立筋有什么作用呢，为什么要设置架立筋呢，架立筋不是受力钢筋，梁的上部贯通钢筋才是受力钢筋，架立筋的主要起作用就是固定箍筋。比如这张图，图上的梁箍筋为四肢箍，上部通长筋位于梁箍筋的角上，因为箍筋是复合箍4肢箍，大箍套小箍为了固定箍筋，中间就需要设置两根架立筋。如果我刚才说的话都能弄明白了，就不难理解这个计算架立筋根数公式，每跨架立筋根数等于箍筋的肢数减去上部通长筋根数，大家可以对应图纸和施工现场验证下。

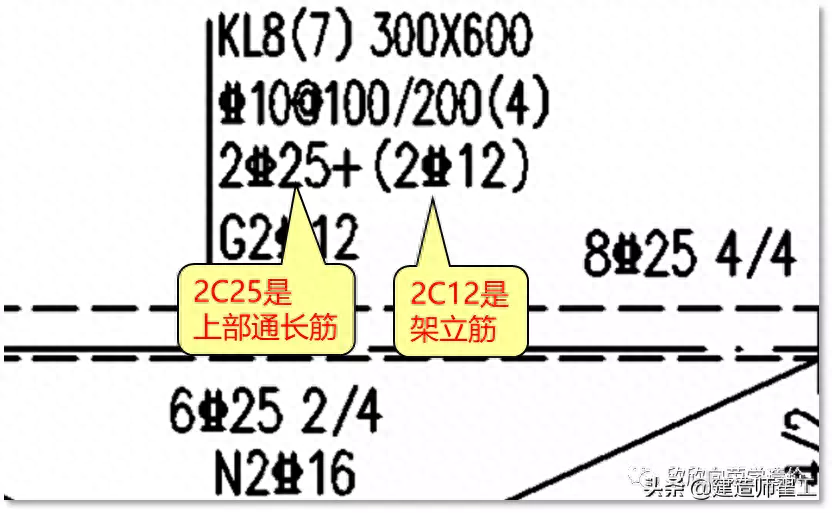

接下来聊下架立筋识图，图纸中梁的标注第三排，表示该梁同排纵筋中既有上部通长筋又有架立筋，加号前面表示两根直径25通长筋，加号后面括号里面数值表示两根直径12架立筋，刚才不是说了吗，通长筋是受力钢筋，架立筋在设计上是不受力，所以从标注也能看出来架立筋直径12要远小于通长筋的25，这是和他们两者所扮演作用有关的。

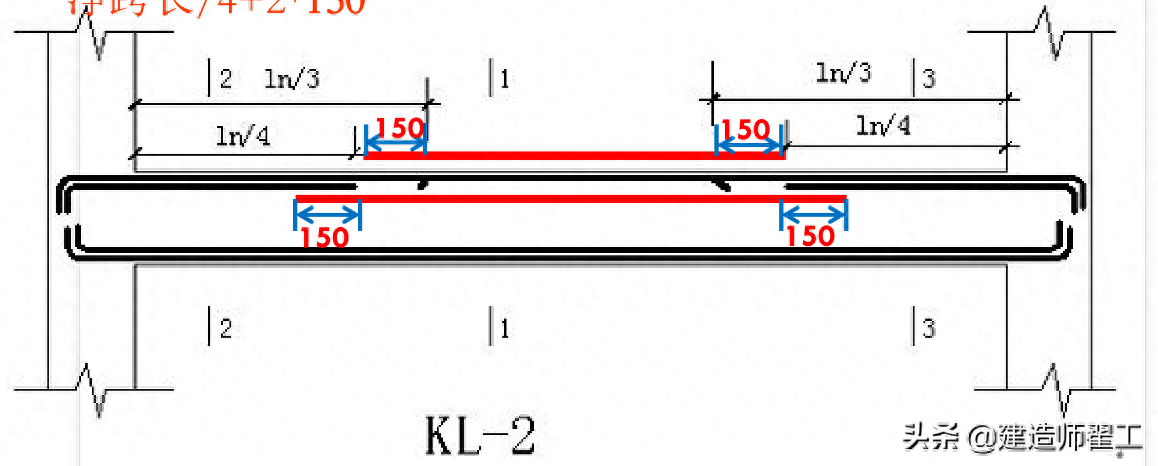

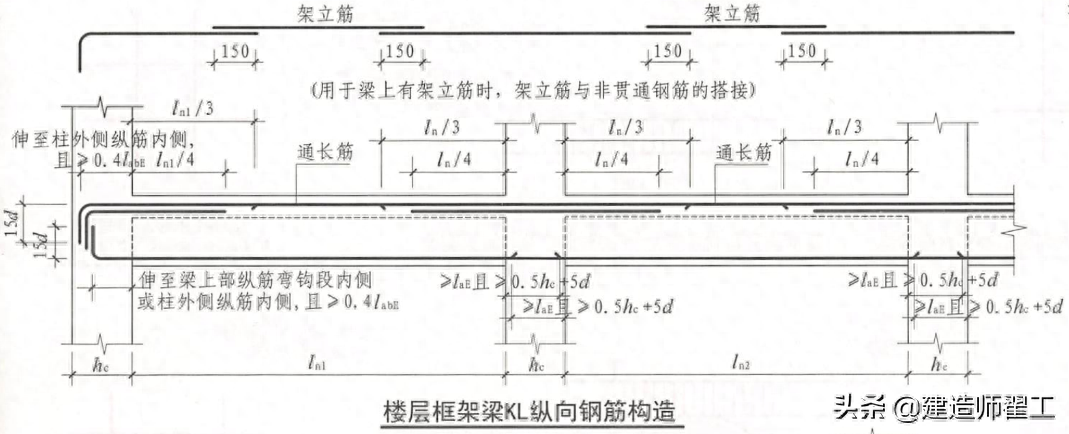

接下来讲下架立筋长度计算，这块儿得认真听了，从刚才介绍的架立筋与支座负筋位置关系出发，不难得出架立筋就等于中间没有支座负筋的长度再加上两端搭接长度150乘以2。中间没有支座负筋的长度等于梁的净跨长减去两端支座负筋延伸长度，那么问题来了，支座负筋延伸长度又该怎么求呢？我们只考虑第一排支座负筋长度，图集要求第一排支座负筋从柱边开始延伸到Ln/3位置，这里的Ln分两种情况，当是端支座时，LN就是梁本跨的净跨长，对于中间支座，ln也好理解，等于表示中间支座两边的净跨长度最大值。为了简化计算我们就认为梁都是等跨那么第一排支座负筋长度就可以认为是本跨长的1/3,那么针对等跨时候架立筋就等于本跨长的1/3+150*2。

16G101平法钢筋识图与算量

￥35

购买

全文完，谢谢您的阅读。
