哈喽各位小伙伴，是不是每天沉迷学习不能自拔了呢？不过最近好多刚进入职场的小伙伴表示，平常模拟器用习惯了，敲实验都能大喊一声：“我贼6”，可是到了工作环境本想大展身手，面对各种厂商种类繁杂的设备连接问题感到了苦恼，不知道应该怎么登录设备开启我们的“上帝视角”。

今天我们就来盘点一下我们常用的“恰饭工具”——console线。

01

一体免驱console线

首先上场的就是目前大家带的最多的线，没有复杂结构、不担心驱动问题，插上就能用。短的有0.3米的，长的有5m的，不同的长度适应不同的情境。像是要长时间配置很多设备的就用长一点的线，不用担心距离问题，坐在机房慢慢配。

如果要是运维巡检，那就可以拿根短的，边走边配不拖沓。像我自己平常事带一根1米的和一根3米的，任何环境都能干活，而且万一某台不小心被压断了一根，还有个替补可以用。

但是它也有缺点，毕竟是拖着一根线，如果有人没看到刚好踩中你的线，通常是连着电脑带着桌子上的东西全都会飞到地上，电脑摔坏事小，数据找不回来可就凉了。

02

蓝牙console线

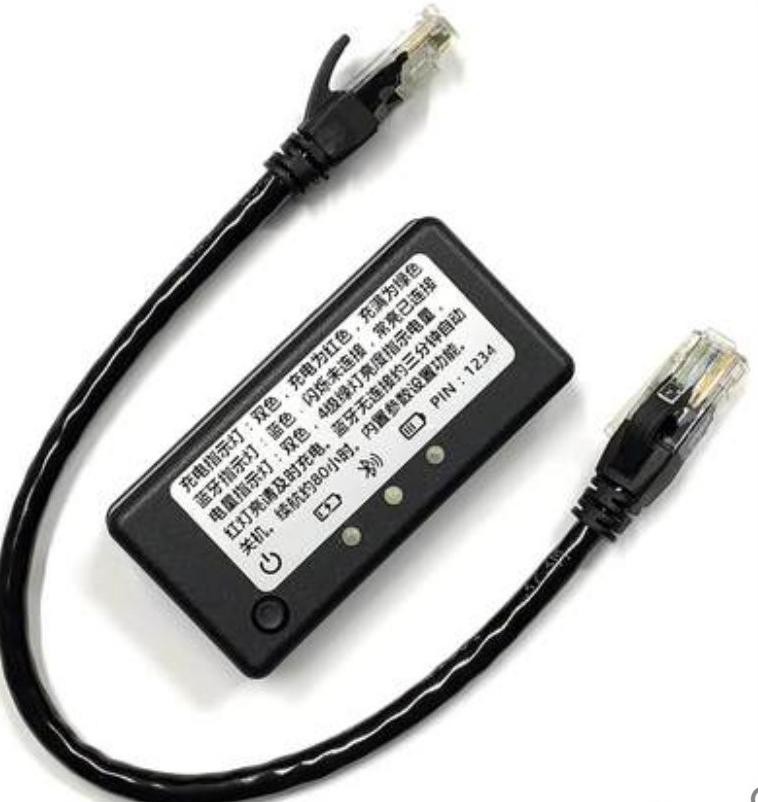

这种蓝牙console线就能完美解决上面有线console的缺点，无线没有束缚，靠机架上层的设备再也不用举着电脑配置，也不用担心视力不好的同事突然题中你的console线，可以使用任何姿势配设备。

唯一缺点就是它需要充电，一般充电一次可以用四五天，就是因为这个待机时长导致经常会忘记充电出现没电的尴尬。不过对于聪明的网络工程师来说这种问题不打，出门借个充电宝就能解决。

03

分体式console线

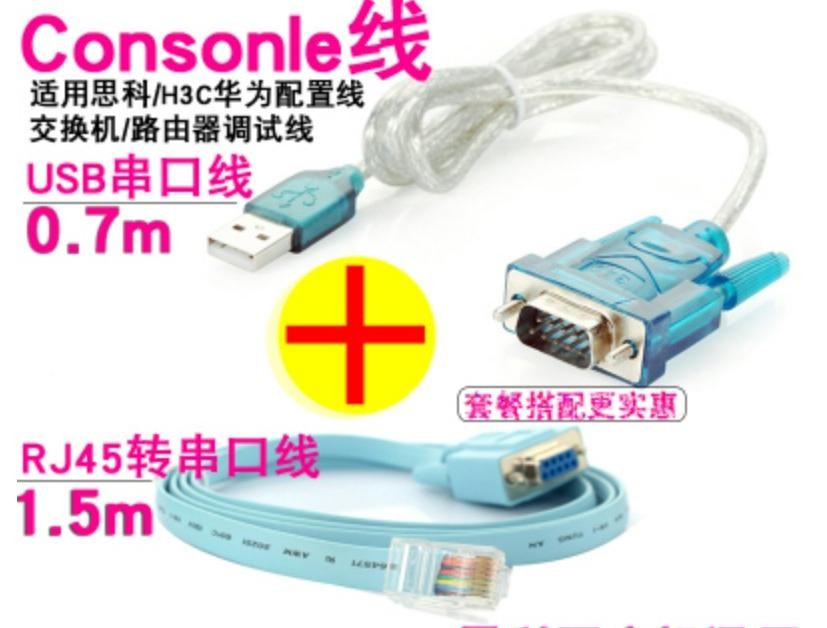

这种线几乎是老网工的标配了，通常由一条usb转rs232（db9）和一条console线组成，缺点除了上面介绍的有线console线的缺点，还有很多，比如通常连接部分两个都是螺丝头，没办法拧到一起，经常会配着配着就断了。

还有就是由于是两根线，特别容易缠在一起乱成一团解不开，让人感到烦躁。但是它也是有优点的，有些设备用传统的console线配置不了，甚至有的厂商交换机和路由器的console线不是同一种，这时候这种console线就派上用场了，通常设备里都会有一根厂商赠送的db9转rj45的配置线，找到它换上就能立马开工，这就是老网工仍然不舍得扔掉它的原因。

04

RS232转接头

这种转接头和上面分体式基本一样，只不过没有线，少了一段线能更大限度的避免缠绕，而且更便携，唯一的不足就是如果碰到了特别老的设备如思科300系列交换机，

它的console口不是rj45，而是直接在交换机背面有一个db9接口，这种情况下就不是很方便了，但是这种设备不常见，所以选择一款蓝牙console线或一体console线再带个转接头是比较万全的选择。

05

Usb线

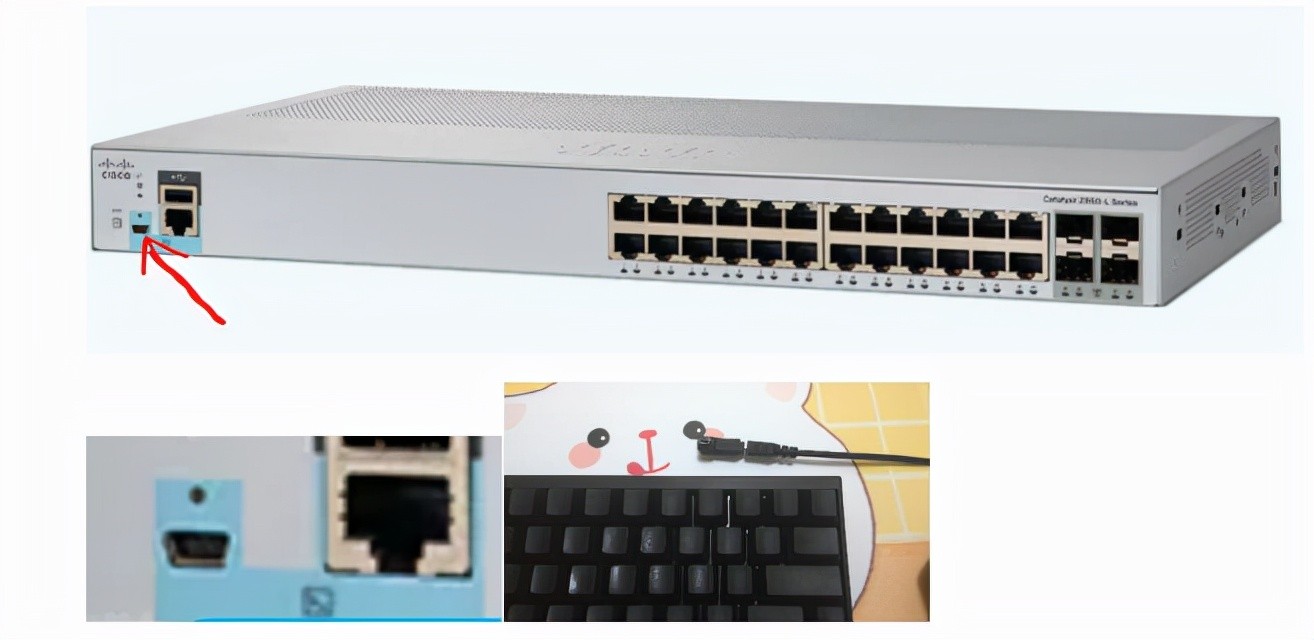

假如有一天你忘记了带console线，恰巧你的设备上有这样一个usb口，它和console口有图标连接在一起，那么恭喜，你只要找到一根usb线插上就能配，这种usb线哪里能找到呢？没错，大部分的机械键盘线就是这种线，万一哪天需要应急想起这种方法说不定困难就迎刃而解了。

06

丐版console线

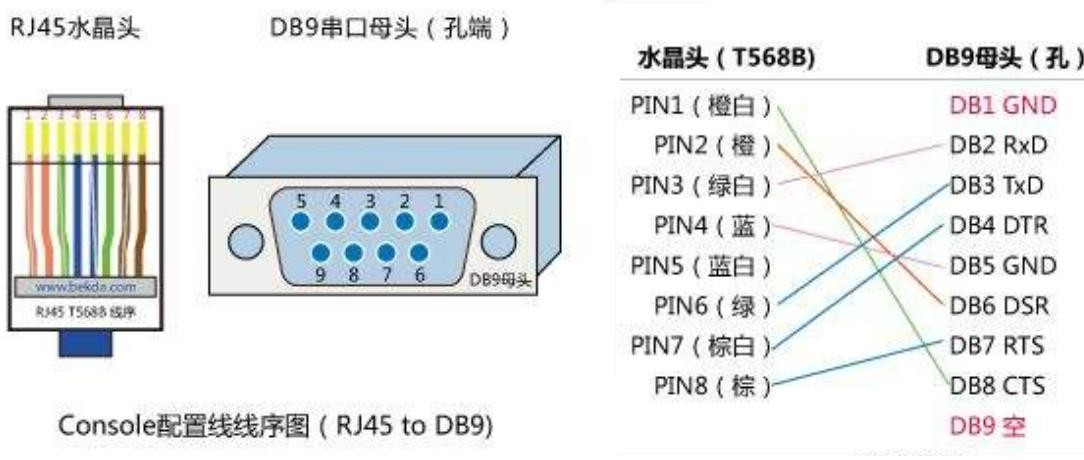

极端情况下，自己做一个console线也不是不可能，比如你唯一的console线被机柜门夹断了，被跌落的设备砸断了，被机柜脚压断了等等情况，都可以按照上图尝试。有的同学在学习ccna时可能在书中看到过全反线，但全反线需要配合串口转rj45的转换头，并不常用。

07

串口连接

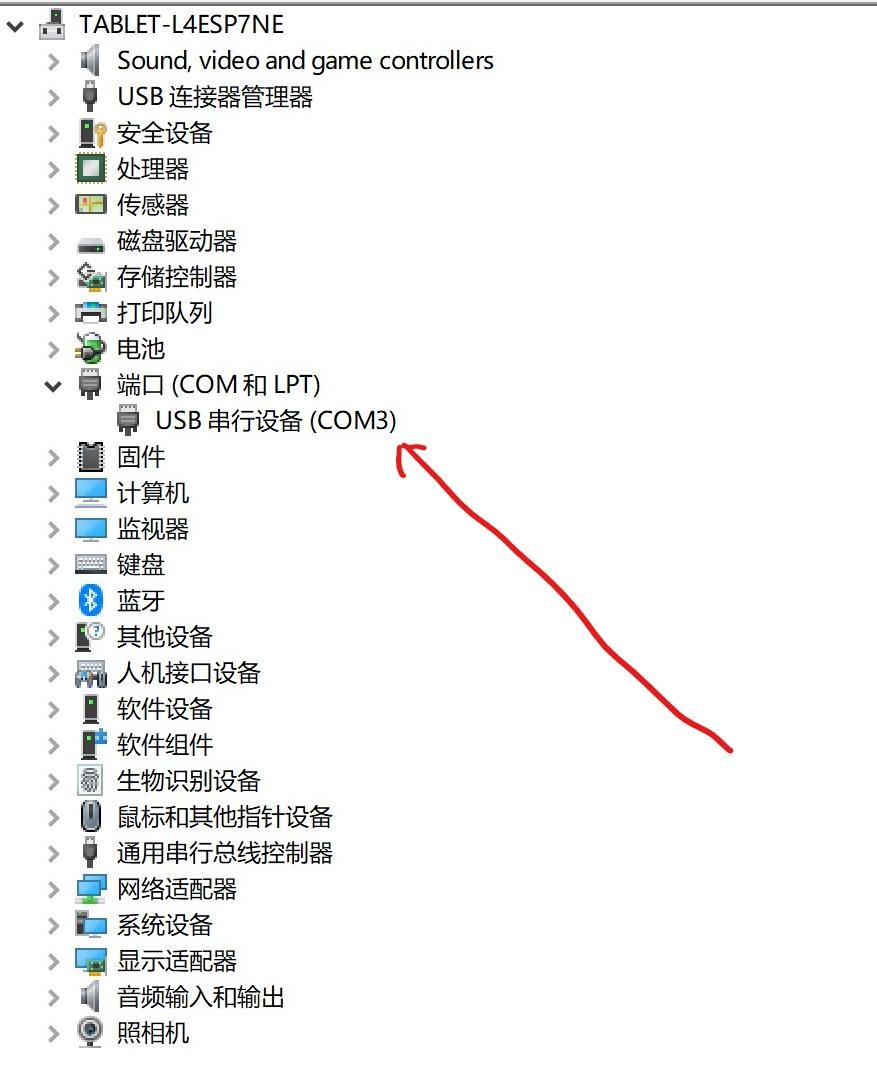

首先我们将console线连接好后一次点击计算机右键→管理→设备管理器→端口（com和LPT）看我们的com口号并记住，我这里是com3

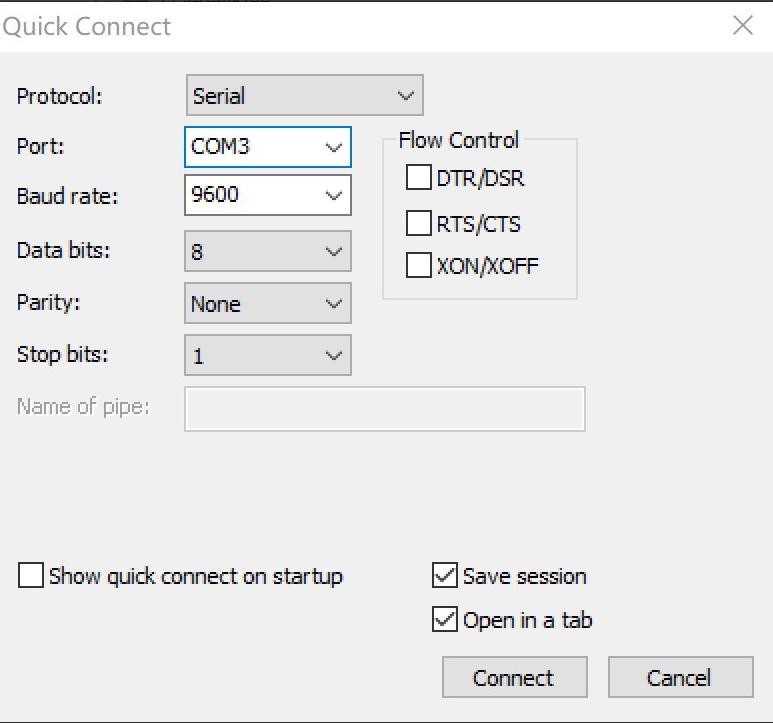

然后在终端软件中创建一个连接，协议选择serial，端口就是刚才我们在设备管理器中查看的com3，波特率常用的有9600和115200，也有些厂商的设备用其他波特率，具体如果连不上可以查看厂商文档。其他配置默认，流控不要打勾点击connect连接就可以成功登录了。

今天关于console线的分享就到这里，点赞关注不迷路！2022,IE-LAB网络实验室【网工知识角】技术分享专题板块，强势回归！
