钢结构识图真不难！今天给大家带来一套中建内部钢结构识图培训教程，93页PPT版本，一键下载即用，3天就能搞懂钢结构识图。

这套钢结构识图教程，包含钢结构施工详图、钢结构施工详图制图规定、钢屋盖施工图识读3大部分内容。立足于实际施工，用图文结合的形式介绍了钢结构识图的要点。三维立体图展示的直观清晰，没经验的小白也能快速学会。

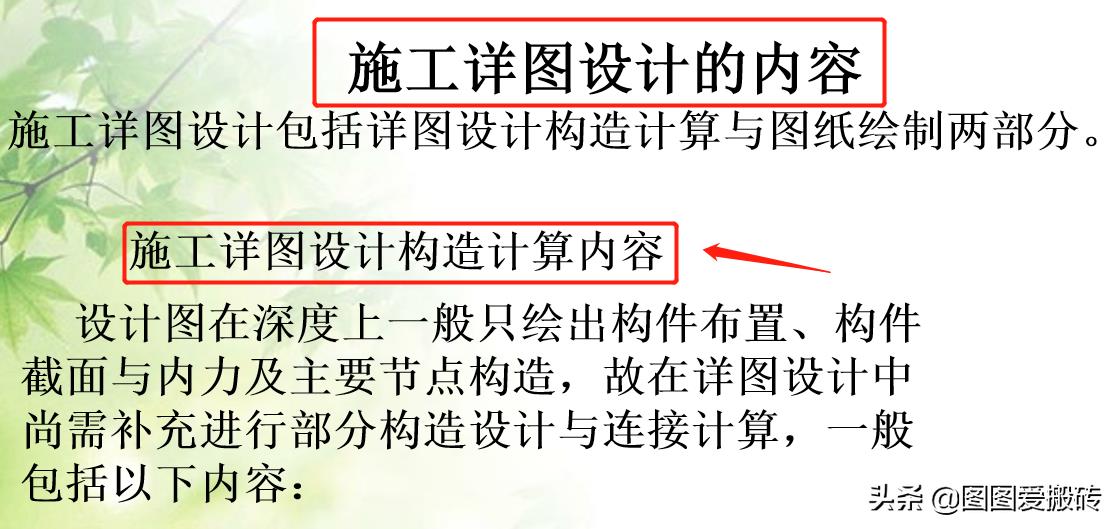

施工详图设计的内容

构造设计：如桁架、支撑等节点板设计与放样；桁架或大跨式腹梁起拱构造与设计；梁支座加劲肋或纵横加劲肋构造设计；组合截面构件缀板、填板布置、构造；板件、构件变截面构造设计；螺栓群或焊缝群的布置与构造等等。

构造及连接计算：一般连接节点的焊缝长度与螺栓数量计算；小型拼接计算；材料或构件焊接变形调整余量及加工余量计算；起拱拱度、高强螺栓连接长度、材料量及几何尺寸与相贯线等计算。

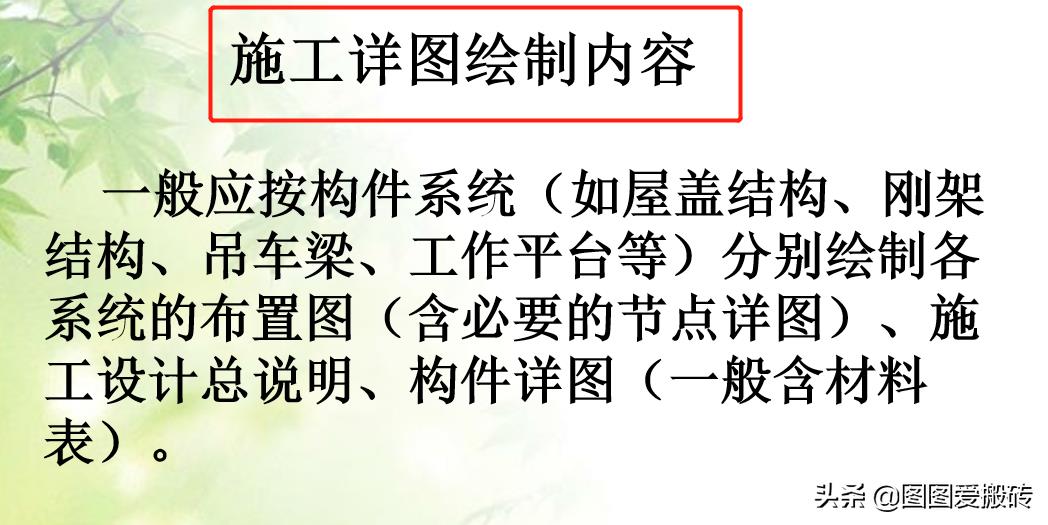

施工详图绘制内容

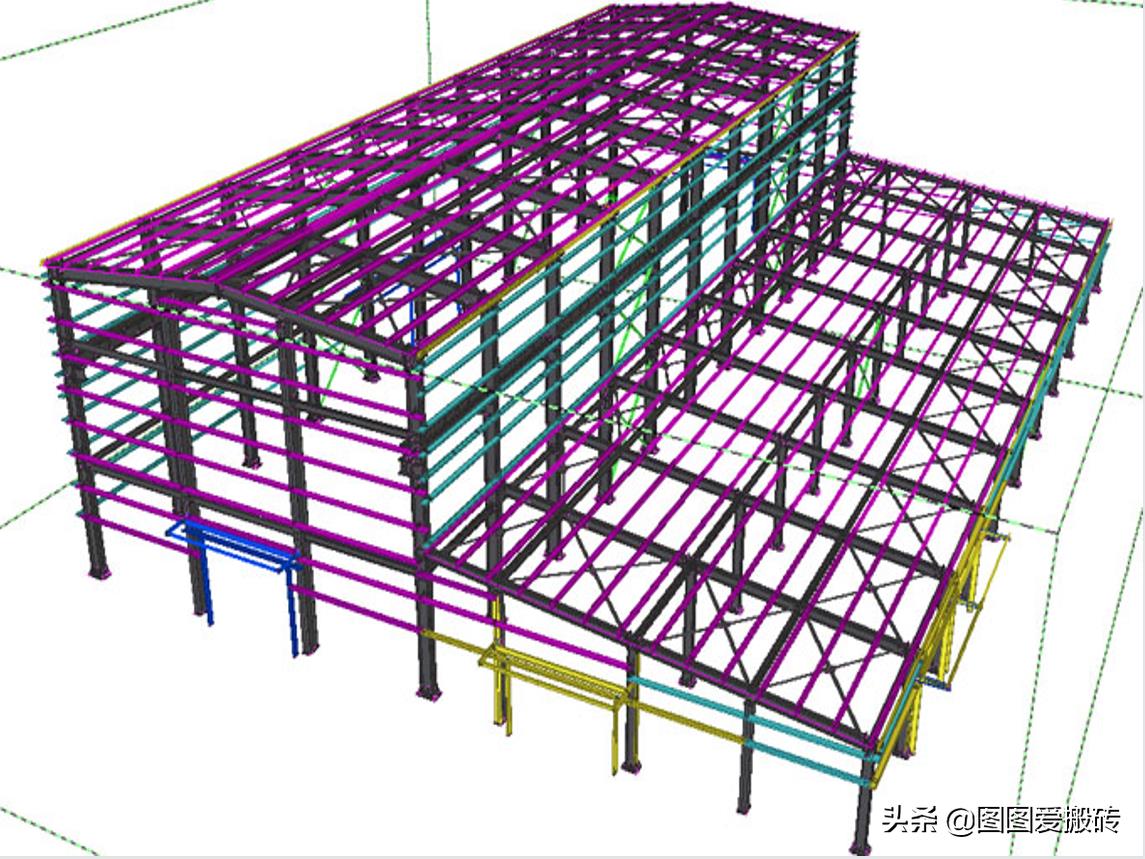

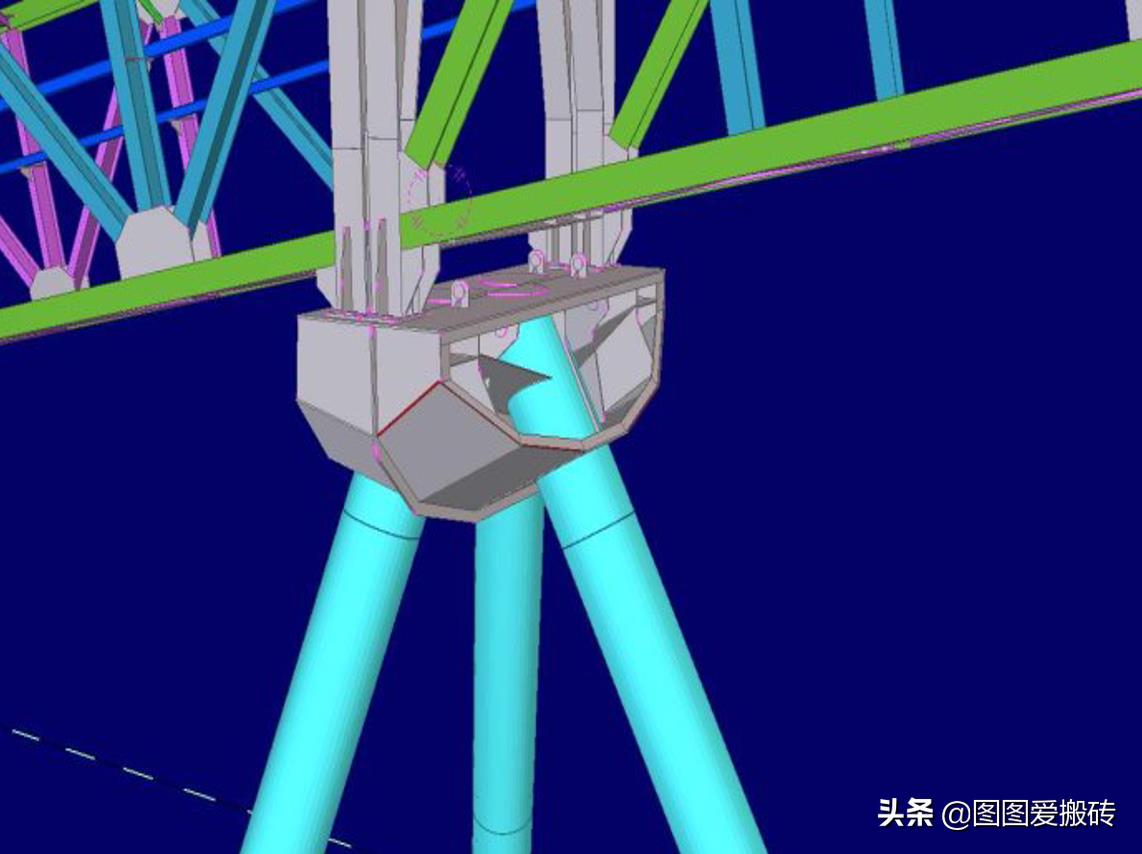

3D布置图

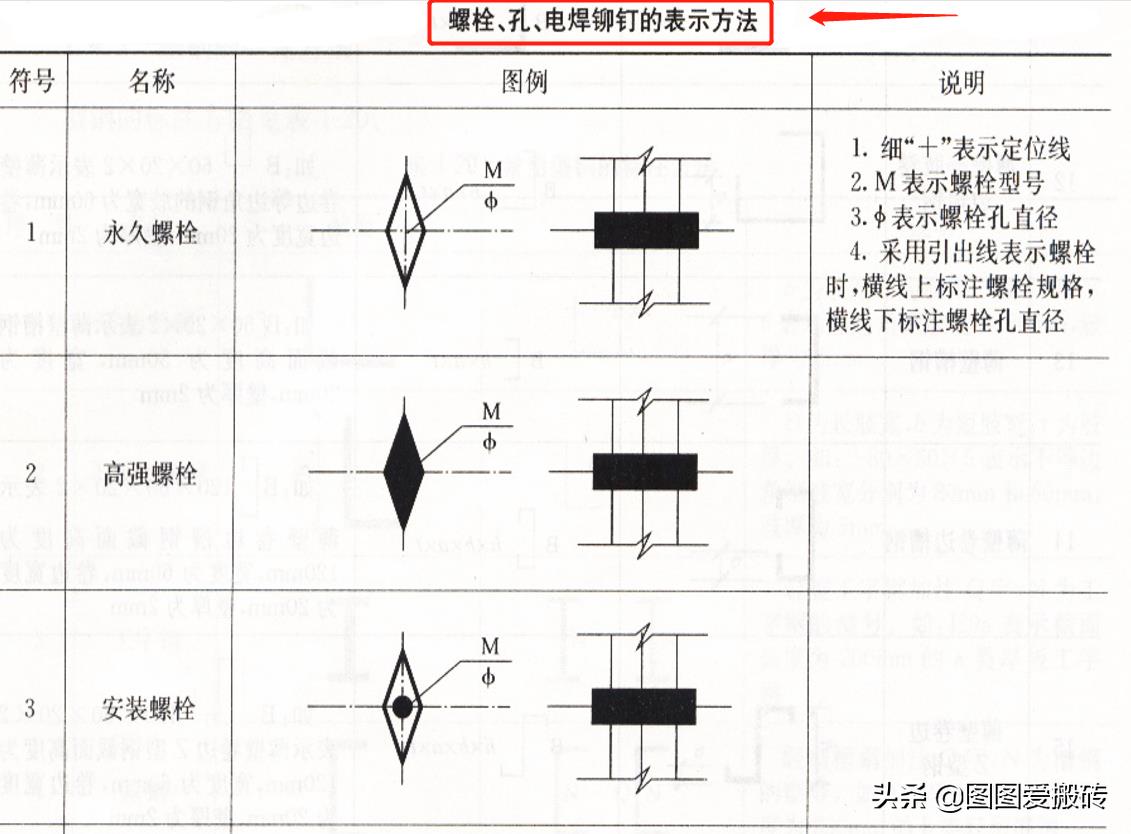

螺栓、孔、电焊铆钉的表示方法

常见焊缝的标注

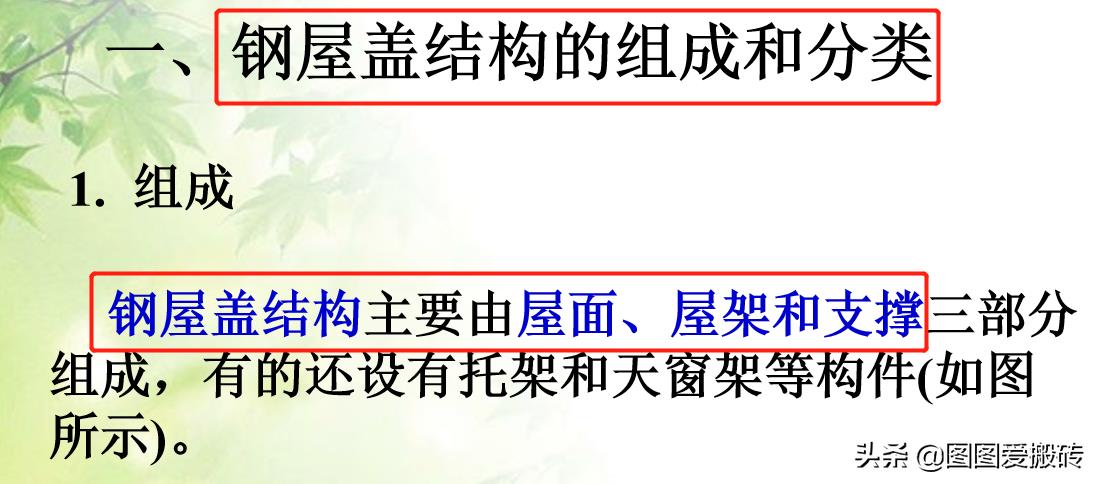

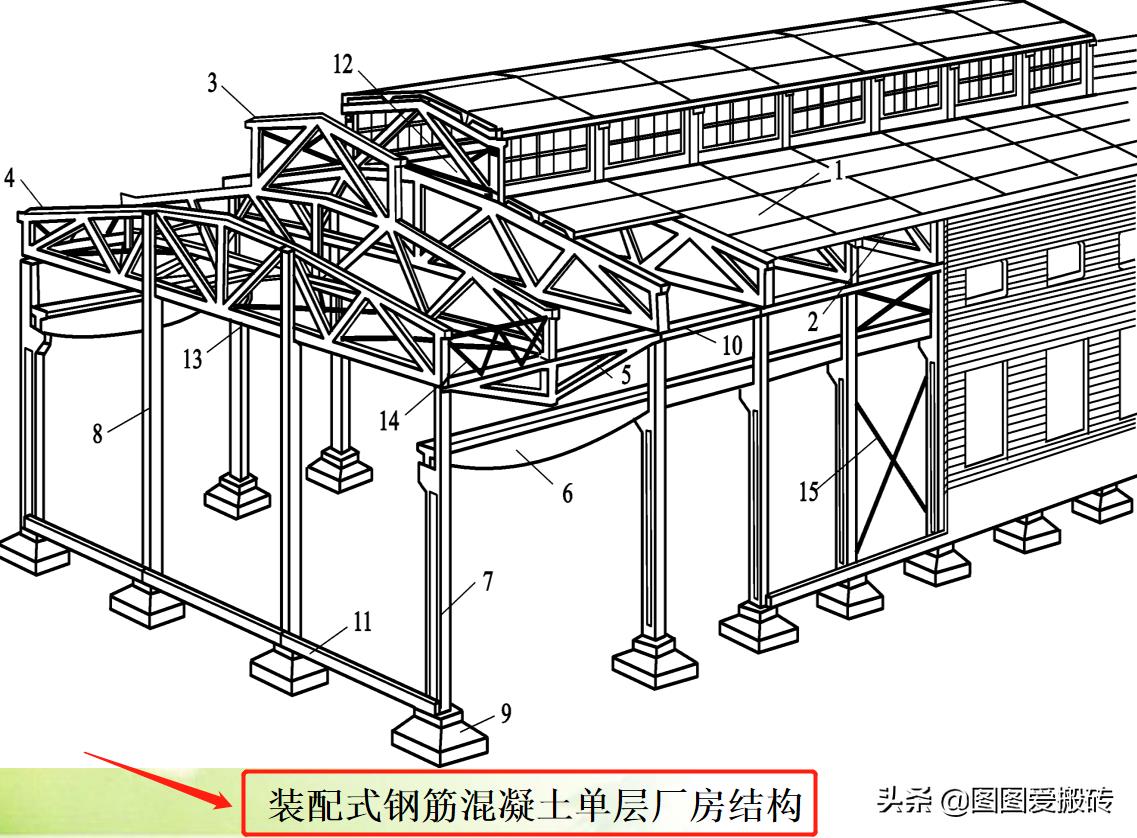

钢屋盖结构的组成和分类

屋面：主要由各种屋面板材组成，平铺于屋架上，承受外面荷载。

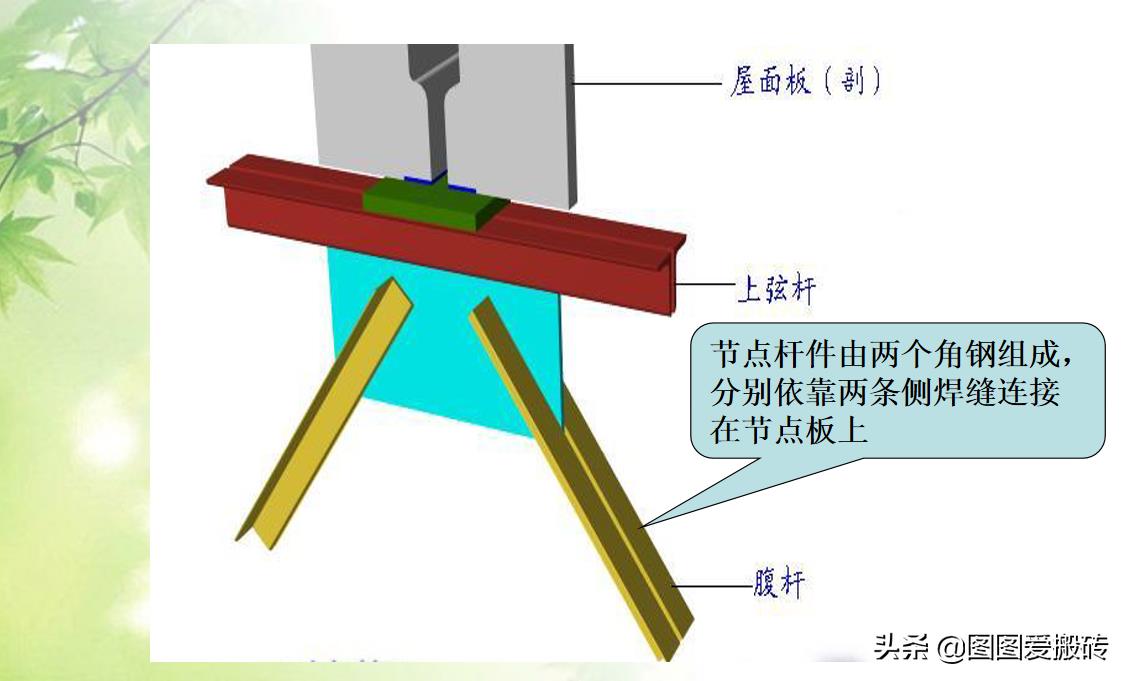

屋架：主要由各种钢构件组合连接而成。

支撑：根据支撑设置的部位和所起的作用不同，支撑分为上弦横向支撑、下弦水平支撑、垂直支撑和系杆4种。

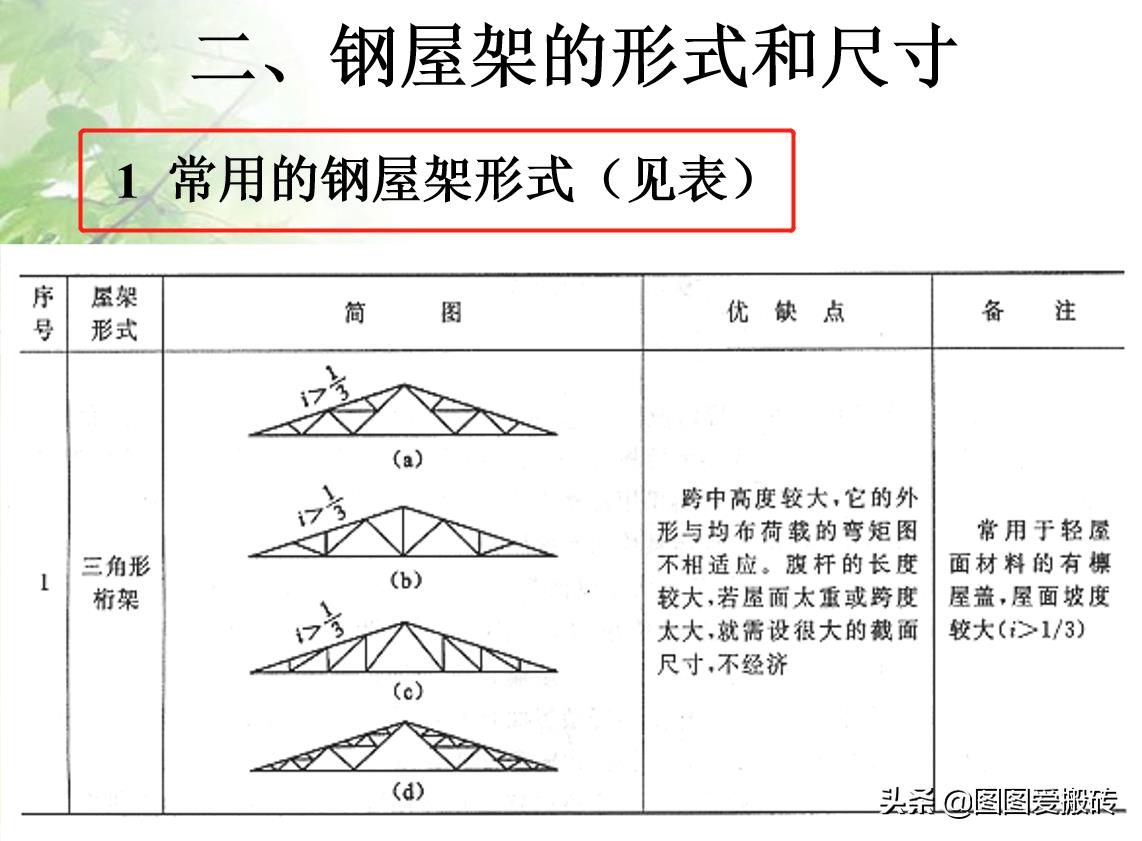

钢屋架的形式和尺寸

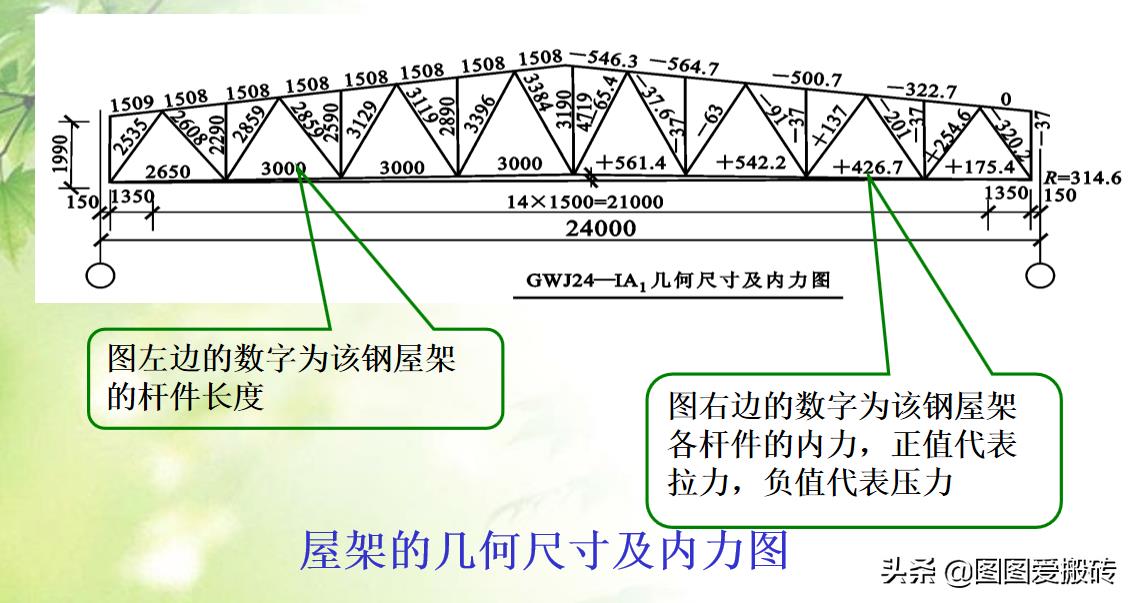

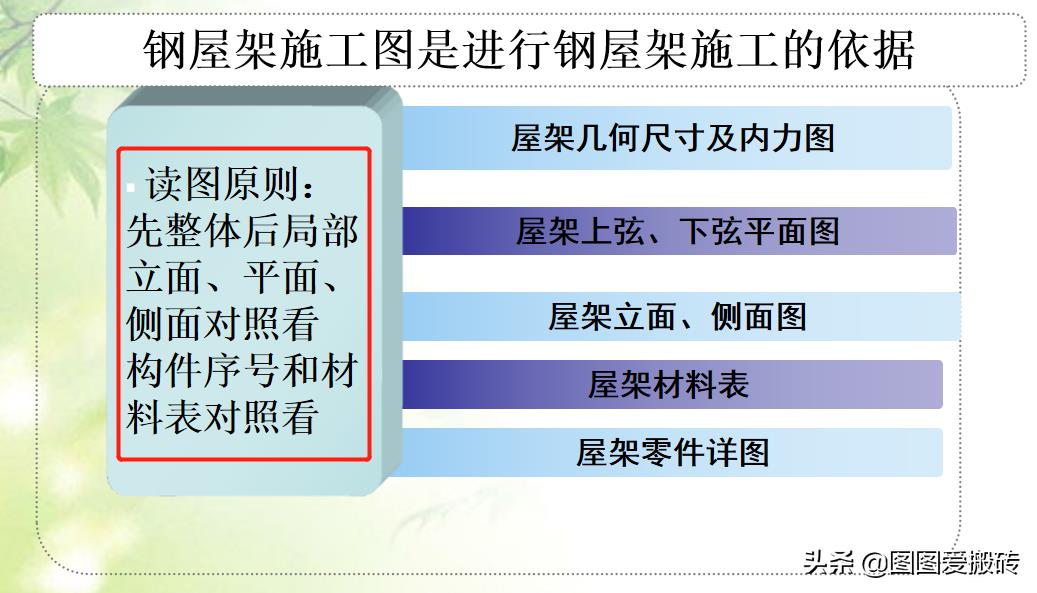

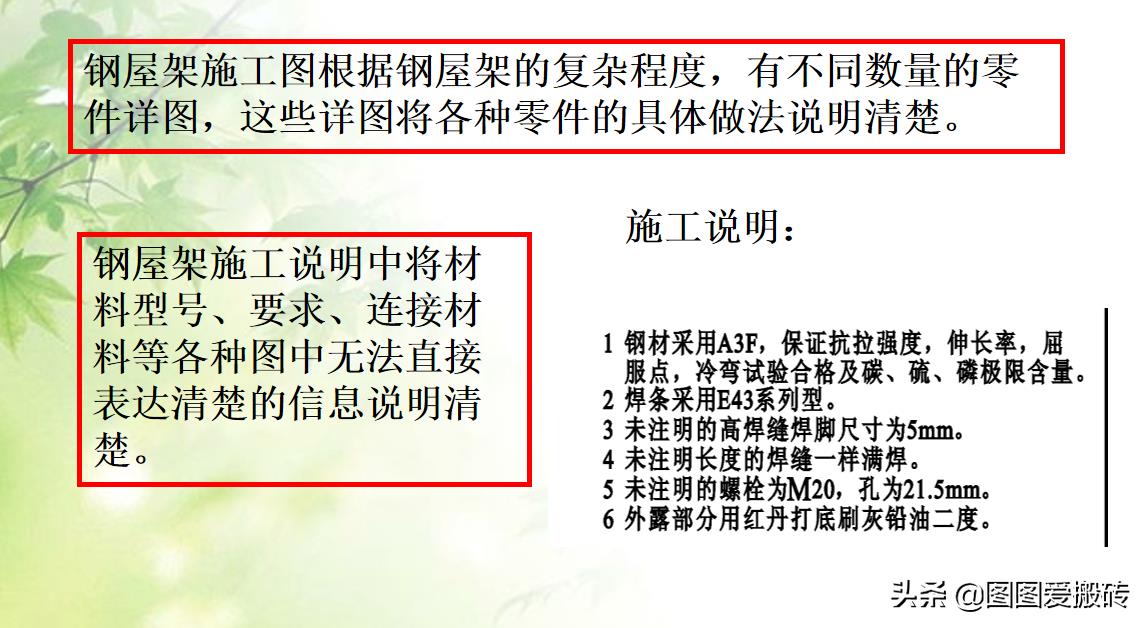

钢屋架施工图的组成及识读

读图原则：先整体后局部，立面、平面、侧面对照看，构件序号和材料表对照看

文章篇幅有限，就展示到这里了。这套钢结构识图教程含金量很高，全程干货，值得借鉴学习。
